5．广告灯（利用取表方式）

文章长度[]　加入时间[2008/5/30]　更新时间[2024/4/29 5:36:16]　级别[0]　[评论]　[收藏]

1．实验任务

利用取表的方法，使端口P1做单一灯的变化：左移2次，右移2次，闪烁2次（延时的时间0.2秒）。

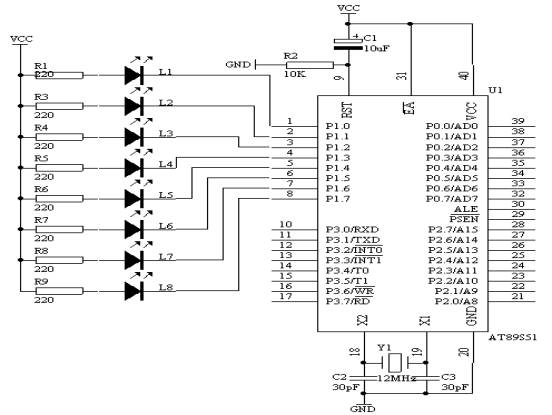

2．电路原理图

图4.5.1

3．系统板上硬件连线

　　把“单片机系统”区域中的P1.0－P1.7用8芯排线连接到“八路发光二极管指示模块”区域中的L1－L8端口上，要求：P1.0对应着L1，P1.1对应着L2，……，P1.7对应着L8。

4．程序设计内容

在用表格进行程序设计的时候，要用以下的指令来完成

（1）． 利用MOV　DPTR，＃DATA16的指令来使数据指针寄存器指到表的开头。

（2）． 利用MOVC　A，＠A＋DPTR的指令，根据累加器的值再加上DPTR的值，就可以使程序计数器PC指到表格内所要取出的数据。

因此，只要把控制码建成一个表，而利用MOVC　工，＠A＋DPTR做取码的操作，就可方便地处理一些复杂的控制动作，取表过程如下图所示：

5．

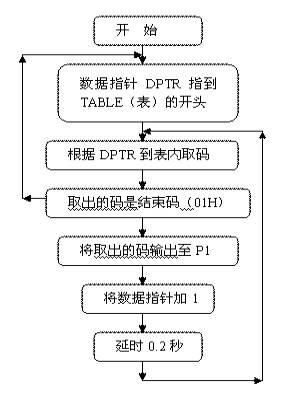

程序框图

图4.5.2

6．汇编源程序

ORG 0

START: MOV DPTR,#TABLE

LOOP: CLR A

MOVC A,@A+DPTR

CJNE A,#01H,LOOP1

JMP START

LOOP1: MOV P1,A

MOV R3,#20

LCALL DELAY

INC DPTR

JMP LOOP

DELAY: MOV R4,#20

D1: MOV R5,#248

DJNZ R5,$

DJNZ R4,D1

DJNZ R3,DELAY

RET

TABLE: DB 0FEH,0FDH,0FBH,0F7H

DB 0EFH,0DFH,0BFH,07FH

DB 0FEH,0FDH,0FBH,0F7H

DB 0EFH,0DFH,0BFH,07FH

DB 07FH,0BFH,0DFH,0EFH

DB 0F7H,0FBH,0FDH,0FEH

DB 07FH,0BFH,0DFH,0EFH

DB 0F7H,0FBH,0FDH,0FEH

DB 00H, 0FFH,00H, 0FFH

DB 01H

END

7． C语言源程序

#include <AT89X51.H>

unsigned char code table[]={0xfe,0xfd,0xfb,0xf7,

0xef,0xdf,0xbf,0x7f,

0xfe,0xfd,0xfb,0xf7,

0xef,0xdf,0xbf,0x7f,

0x7f,0xbf,0xdf,0xef,

0xf7,0xfb,0xfd,0xfe,

0x7f,0xbf,0xdf,0xef,

0xf7,0xfb,0xfd,0xfe,

0x00,0xff,0x00,0xff,

0x01};

unsigned char i;

void delay(void)

{

unsigned char m,n,s;

for(m=20;m>0;m--)

for(n=20;n>0;n--)

for(s=248;s>0;s--);

}

void main(void)

{

while(1)

{

if(table[i]!=0x01)

{

P1=table[i];

i++;

delay();

}

else

{

i=0;

}
