多路稳压电源套件
商城价格:¥16.00 元  免费注册有礼送
贵宾价格:¥13.60 元  加入贵宾更优惠
单件重量:55 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

这是专为学生、电子初学者学习数字电路、模拟电路、运算放大器等电子技术做电子实验配套的电源板,该板通过输入双13V的交流电,就可以输出正负12V的双路直流电,这是专门用来做双电源运算放大电路实验用的,还可以输出一路5V和一路6V的直流电源,这是用来给数字电路和模拟电路做实验用的。

另外,板上还设计有一个手动低电平脉平开关信号产生电路,这采用了一片4011制作成硬件消抖动电路,是老师学生做数字电路、单片机电路实验成功的有力保证。

因此,本板共采用了4只三端稳压器,一只数字电路,六位活动接线柱,高效散热片,电解电容,整流二极管,无锁的按钮开关等元件,全部采用全新正品电子元件,质量稳定,效果可靠。

用户如果需要其它的电压输出,只需要更换三端稳压块就行了,例如需要正负9V的电压,将7912和7812换成7909和7809就可以了。

接线示意图如下:

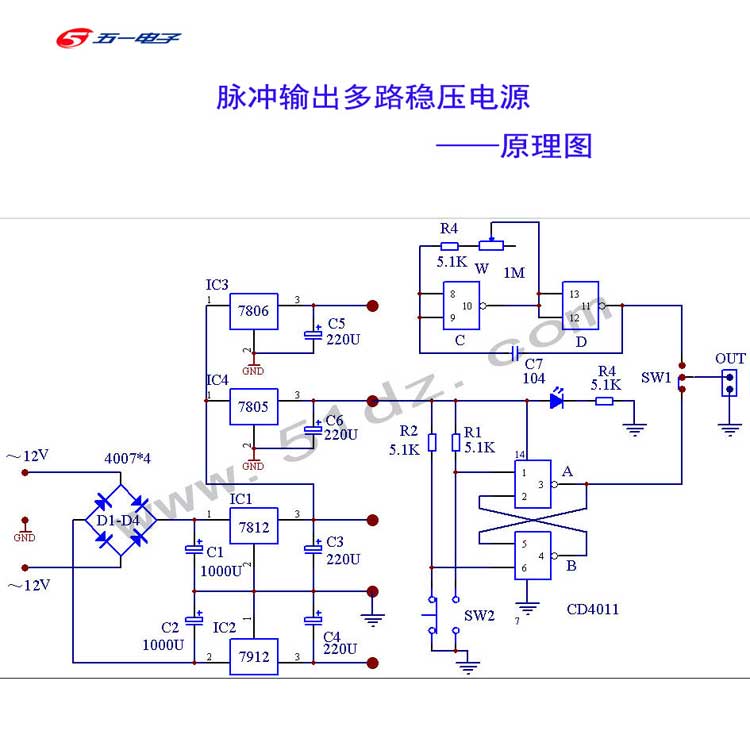

原理:从变压器输出的两组交流电经D1—D4整流,C1、C2滤波后输入到稳压块LM7812和LM7912的输入端,LM7812输出稳定的+12电压,LM7912输出稳定的—12V电压,分别连接到输出座1的+12V和—12V接口;另外+12V又分别接到LM7805和LM7806的输入端,分别输出+5V和+6V的直流电连接接口2。脉冲部分由IC5、R1、R2组成。静态下,脉冲输出端为高电平,当按下按键,脉冲输出端输出一个负脉冲,直到松开按键才会又变回高电平。

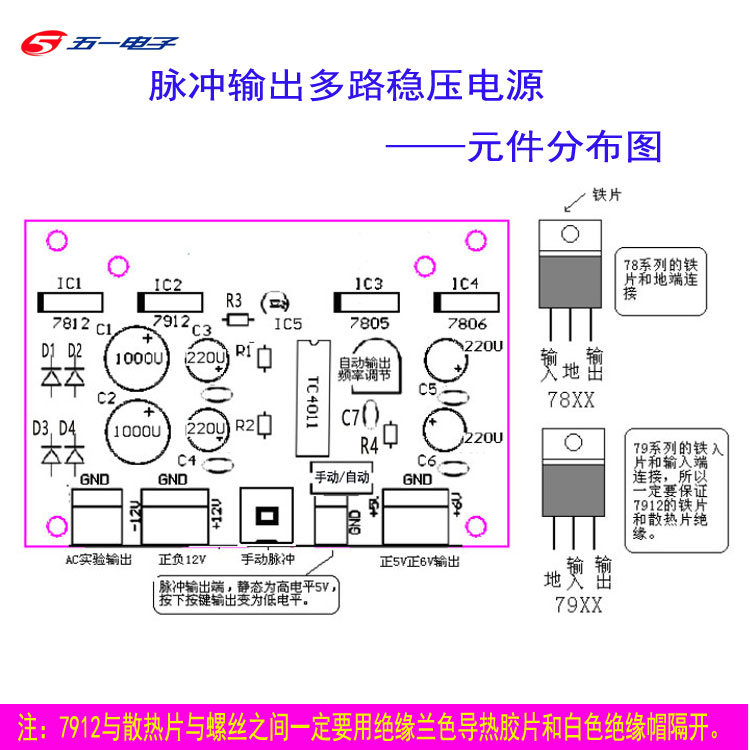

变压器使用中心抽头双12V--双24V, C1、C2的耐压一定要大于整流输出的电压,C3、C4、C5、C6选择耐压为16V的即可。LM7812、LM7805、LM7806稳压块的铁片直接贴在散热片上,LM7912用绝缘导热胶片和绝缘帽与散热片隔开。

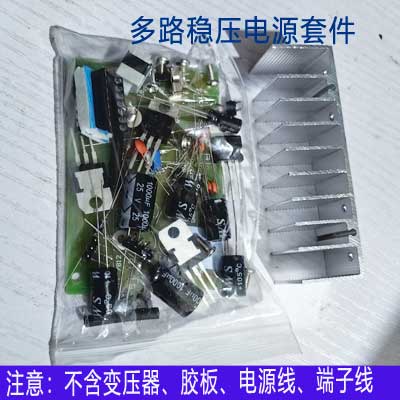

套件详细资料:印刷电路板,原理图,元件清单,元件,原理说明,制作说明,变压器等。(组装好后如下图所示,不过本站没有配木板,你用的地方不同,也可以固定在其它仪器设备上面。)

配有原理图。装好的成品板如下图所示:电源线散件配的是插头和红黑并线,本站成品直接用的是黑色的电源线并加了一块胶块),散件没有配胶板,因为胶板比较重,又要增加重量,如有需要者另加1.5元一块胶板,并在备注中说明, 备注费用中加上费用。



下面是装好的成品图

如果需要带变压器的套件,请点:/0/s---2216--.htm 这是装好带变压器的成品如下图所示:



另外,设计本板时也考虑到了实用性,本板完全可以配着你的电路应用到实际产品中去,批量购买价格特优。
