楼梯电灯开关电路

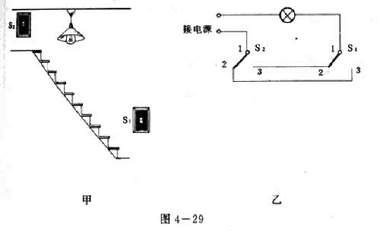

在楼梯（或楼道）中间安装的电灯，需要在楼梯的上、下两头都能控制它（图4-29甲）当上楼梯时，能用下面的开关S1开灯，人上了楼梯以后，能用上面的开关S2关灯；当下楼梯时，能用S2开灯，用S1关灯。图4-29乙是用两个单刀双掷开关控制一盏灯的电路图。单刀双掷开关的掷刀可以绕轴1转动，或者跟触头2接触或者跟触头3接触。分析一下S1、S2中的任何一个都能开灯、关灯的道理按照图4-29乙所示的电路图，在木板上用电池、小灯泡、两个单刀双掷开关组成电路，并且试验这个电路中的两个开关是不是都能开灯、关灯。如果没有单刀双掷开关，可以采取代替的办法，例如在木板上接三个圈钉分别代替轴1和触头2、3，用一段铜线代替掷万，接在1、2间，或置接在1、3间。
