用电流表测电流

［目的］练习使用电流表测电路中的电流：研究串联电路和并联电路中的电流关系．

［器材］两节干电池（或其他用电源）．一只电流表，两个小灯泡，一个开关，导线若干条．

［步骤］

串联电路中的电流

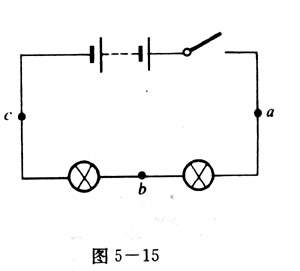

1.照图5－15所示的电路图连接好电路．

2．把电流表接在电路中的ａ处．经检查连接无误后，合上开关，测出ａ处的电流值，

3．把电流表先后改接在电路中的ｂ处和ｃ处，分别测出这两处的电流值．

4．比较测得的数据，你能得出什么结论？

结论：

理论和实验都证明，串联电路中各处电流相等。

并联电路中的电流

1．照图5－16所示的电路图连接好电路．

2．把电流表接在电路中的Ａ处，经检查连接无误后，合上开关，倒出Ａ处的电流值ＩＡ，

3．再把电流表分别接在电路中的Ｂ处和ｃ处，测量出两支路中的电流值ＩＢ和ＩＣ，

4．将ＩＡ与ＩＢ＋ＩＣ进行比较，你能得出什么结论？结论：理论和实验都证明，并联电路干路中的电流等于各支路中的电流之和．
