一家庭电路

家庭电路

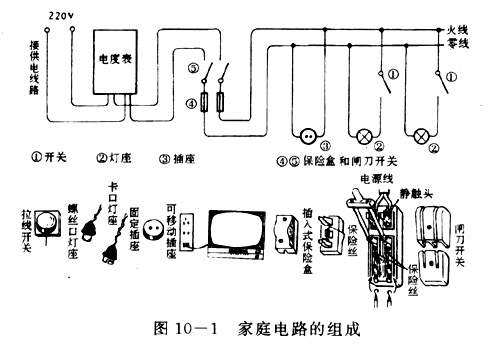

家庭电路用来给电灯、电视机、洗衣机、电冰箱等各种家用电器供电。每盏电灯都有一个开关。跟电灯串联，用来控制电灯的通断。其他家用电器也都有自己的开关。任何一个家用电器的通断，都不能影响其他家用电器，因此家用电器要并联接入电路中。图10-1表示家庭电路的组成。

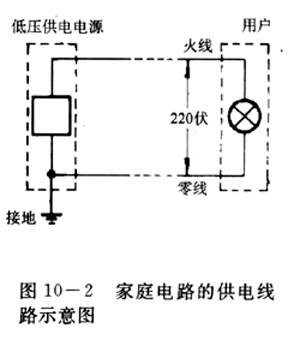

家庭电路由外面的低压供电线路供电，我国的家庭电路的电压是220伏。图10-2是家庭电路的供电线路示意图。家庭电路的两根电线，一根叫零线，另一根叫火线，火线和零线之间有220伏的电压。在低压供电的电源处，零线是接地的，所以在正常情况下，零线和地之间没有电压，火线和地之间有220伏的电压。家用电器并联在电路中，可以保证在正常情况下每个家用电器上的电压都是220伏。

电能表

家庭电路中要装电能表，用来测量用户在一定时间内消耗多少千瓦时的电能。电能表要装在家庭电路的干路上，外面的供电线路就接在电能表上，这样才能测出用户的全部家用电器消耗的电能。

电能表上标着一个电压值和一个电流值，所标的电压是额定电压，所标的电流是允许通过的最大电，一只标着“220V”的电能表，可以用在最大功率是220伏Ｘ5安=1100瓦的家庭电路上，如果同时使用的家用电器的总瓦数超过这个数值．电能表的计数会不准确甚至会烧坏。

保险丝

电路里的电线都有规定的最大电流值，如果电流超过这个规定值，电线会过热，有可能烧坏绝缘皮，甚至引起火灾。为了避免这种事故，电路里必须安装保险装置——保险盒，里面有保险丝，在插入式保险盒中，保险丝装在盒盖上，有些闸刀开关的下方也装有保险丝。

家用保险丝是由电阻率较大而熔点较低的铅合金制成的。有过大电流通过时，保险丝产生较多的热量，使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。保险丝有不同的规格。保险丝越粗，使它熔断，的电流越大，家庭电路要选用规格合适的保险丝，这样，电线中的电流一旦超过规定值，保险丝就熔断。换保险丝时，不要换用较粗的保险丝，以免电流超过规定值时保险丝也不熔断，失去保险的作用。家庭电路中千万不要用铁丝、铜丝代替保险丝，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。

插座

接地为了给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器供电，家庭电路中装有插座，有墙壁上的固定插座，也有可移动的插座。

通常的插座有两个孔，一个孔接零线，一个孔接火线，把家用电器上的插头插在插座里，家用电器就连入电路。

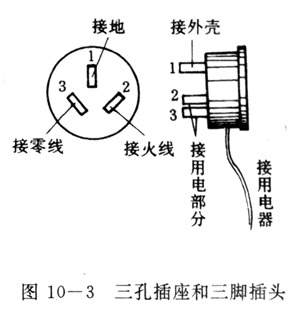

你可能会注意到：有的插座有三个孔，相应的插头有三个脚（图10-3）。这是做什么用的？

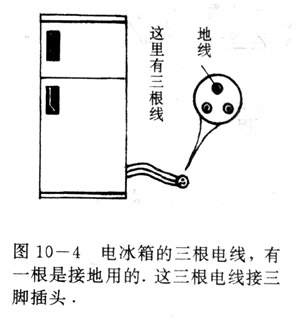

在三扎插座中，除了两个孔分别接火线和零线外，另一个孔是跟大地连接的，也就是接地的，家用电器上的三脚插头，两个脚接用电部分（如电冰箱、洗衣机中的电动机）另外那个与接地插孔相应的脚，是跟家用电器的外壳接通的。这样，把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来（图10-4）。

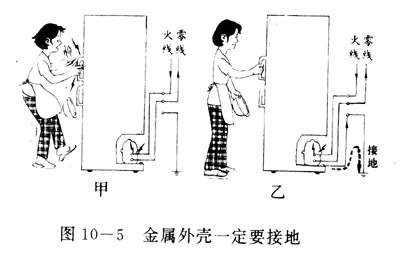

为什么要这样做呢？家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险。但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生融电事故（图10-5甲）。如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走、人体接触外壳就没有危险了（图10-5乙）。

测电笔

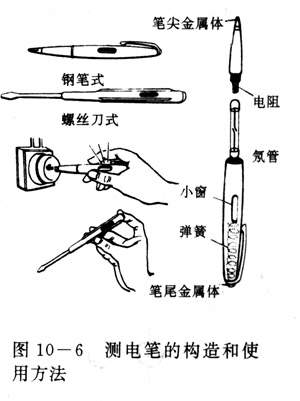

测电笔（图10-6）是用来辨别火线和零线的：用车接触笔尾的金属体，笔尖接触电线（或与电线连通的导体），如果氛管发光，表示接触的是火线：如果氛管不发光，表示接触的是零线。需要注意的是使用测电笔，手一定要接触笔尾的金属体如果手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光，测电笔就失去作用了。
